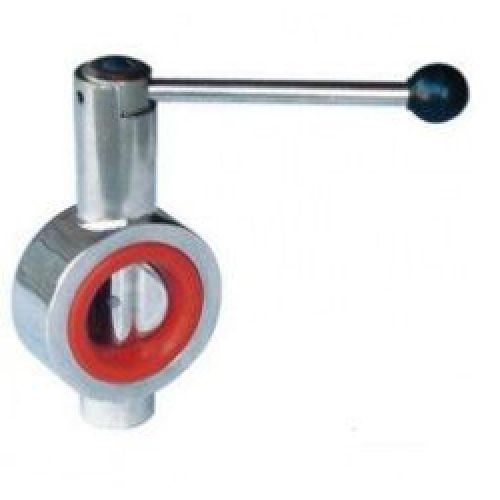

D71X对夹式手动蝶阀
型号：
产品特点：
编号：
点击：108次
在线咨询 ：
产品介绍
D71X对夹式手动蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数
| 公称通径DN(mm) | 50-1200 | ||||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 PS(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等 | ||||
| 适用温度 | -40℃-600℃ | ||||
主要零部件材料
| 名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬钼钢 |
| 蝶板 | 铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 密封圈 | 不锈钢、聚内脂、抗磨材料、氟塑料 |
| 填料 | 柔性石墨 |
