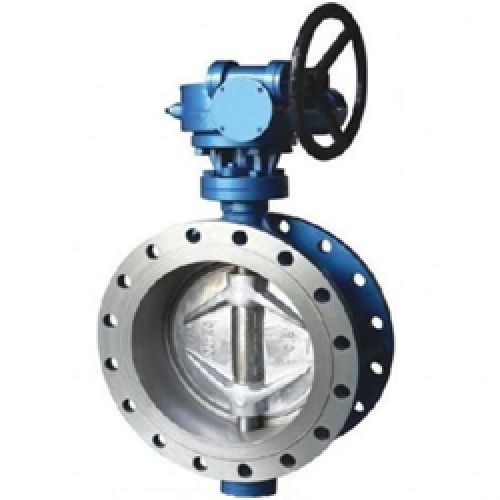

D343H日标法兰蝶阀
型号：
产品特点：
编号：
点击：98次
在线咨询 ：
产品介绍
日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。
采用标准
设计标准：API1609-83
法兰连接尺寸：JIS B2212 、JIS B2213、JIS B2214
结构长度：JIS B2002-1987
压力试验：JIS B2003-1987
主要零部件材质
| 零件名称 | 材料 |
| 阀体 | WCB、304、316、316SS、CF8M |
| 蝶板 | WCB、304、316、316SS、CF8M |
| 阀杆 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |
主要性能参数
| 公称通径 | DN（mm） | 830W | 830L |
| 2"～36" | 2"～36" | ||
| 公称压力 | PN（Mpa） | 150Lb | 300Lb |
| 试验压力 | 强度试验 | 3.0 | 7.5 |
| 密封试验 | 2.2 | 5.5 | |
| 适用介质 | 水、蒸汽、油品、海水等 | ||
| 适用温度 | -29℃～425℃ | ||
