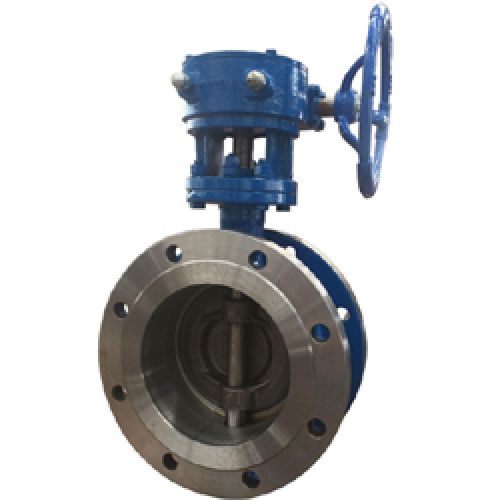

D343H法兰美标蝶阀
型号：
产品特点：
编号：
点击：110次
在线咨询 ：
产品介绍
法兰美标蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而D343H美标法兰蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构，D343H美标法兰蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。
特点
由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。
标准
钢制蝶阀，API 609，MSS SP-67。
温度和压力，ASME B16.34。
结构长度，API 609。
端法兰，ASME B 16.5。
试验标准，API 598。
耐火标准，API-607。
主要零部件材质
| 零件名称 | 材料 |
| 阀体 | WCB、304、316、316SS、CF8M |
| 蝶板 | WCB、304、316、316SS、CF8M |
| 阀杆 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |
主要性能参数
| 公称通径 | DN（mm） | 830W | 830L |
| 2"～36" | 2"～36" | ||
| 公称压力 | PN（Mpa） | 150Lb | 300Lb |
| 试验压力 | 强度试验 | 3.0 | 7.5 |
| 密封试验 | 2.2 | 5.5 | |
| 适用介质 | 水、蒸汽、油品、海水等 | ||
| 适用温度 | -29℃～425℃ | ||
