产品名称：手动衬胶、衬氟、塑料隔膜阀
手动衬胶、衬氟塑料隔膜阀介绍
品牌：鑫荣达
产地：温州
产品型号：EG41型 W型 JS型
EG41W-16，10.6型 G41W-10.6型
EG41J16，10.6型 G41J-10.6型
EG41FS-16，10.6型 G41FS-10.6型
设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
法兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156
一、性能规范
型号 |
公称压力 | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | |
壳体试验 | 密封试验 | ||||
EG41J-6 | 0．6 | 0．9 | 0．66 |
W．非腐蚀性流体 |
≤100 |
EG41J-10 | 1．0 | 1．5 | 1．1 | ||
EG41J-16 | 1．6 | 2．4 | 1．76 | ||
G41J-6 | 0．6 | 0．9 | 0．66 | ||
G41J-10 | 1．0 | 1．5 | 1．1 | ||

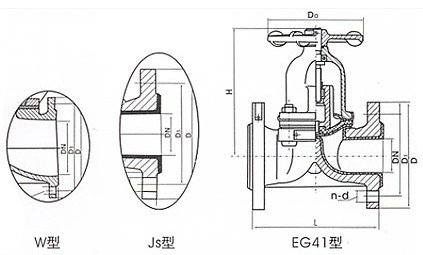

外形连接尺寸及重量
型号 |
公称通径 | 尺寸 | 质量（㎏） | |||||||
J型 | W型 | f | D1 | D | D0 | n-d | H | |||
EG41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 |
| 12-22 |
|
| |
300 | 757 | 749 | 4 | 400 | 445 |
| 12-22 |
|
| |
EG41WJFS-10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
EG41WJFS-6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 |
| 12-22 |
|
| |
300 | 757 | 749 | 4 | 400 | 445 |
| 12-22 |
|
| |
