GM高真空隔膜阀
型号：
产品特点：
编号：
点击：94次
在线咨询 ：
产品介绍
产品名称：GM高真空隔膜阀
品牌：鑫荣达
产地：温州
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
一、用途
本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR -25~100℃ FKM? -30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
二、材料
阀体：碳钢、不锈钢
隔膜：丁晴橡胶、氟橡胶
阀杆：不锈钢
三、测试
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
-

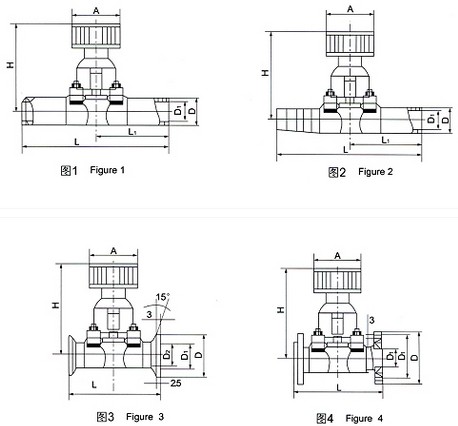

I型连接管焊接（图1）
|
型号 |
DN |
D |
H |
A |
L |
L1 |
|
?GM-10C-H（I） |
10 |
19 |
80 |
55 |
240 |
120 |
|
GM-25C-H（I） |
25 |
32 |
105 |
80 |
240 |
120 |
|
GM-40C-H |
40 |
45 |
133 |
100 |
240 |
120 |
|
GM-50C-H |
50 |
57 |
157 |
100 |
240 |
120 |
|
GM-10D-H（I） |
10 |
19 |
77．5 |
50 |
150 |
150 |
|
GM-25D-H（I） |
25 |
32 |
105 |
60 |
75 |
75 |
五、II型连接管焊接（图2）
|
型号 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-H（II） |
10 |
19 |
80 |
55 |
195 |
120 |
|
GM-25C-H（II） |
25 |
32 |
105 |
80 |
236 |
120 |
|
GM-10D-H（II） |
10 |
19 |
77．5 |
50 |
150 |
75 |
|
GM-25D-H（II） |
25 |
32 |
105 |
66 |
175 |
75 |
六、III型连接管焊接（图3）
|
型号 |
DN |
D |
H |
A |
L |
L1 |
|
GM-10C-KF |
10 |
30 |
12．2 |
80 |
55 |
75 |
|
GM-25C-KF |
25 |
40 |
26．2 |
105 |
80 |
120 |
|
GM-40C-KF |
40 |
50 |
41．2 |
133 |
100 |
120 |
七、IIII型连接管焊接（图4）
|
型号 |
DN |
D |
H |
A |
L |
L1 |
n-φc |
|
GM-10C |
10 |
46 |
36 |
80 |
55 |
75 |
4-φ6 |
|
GM-25C |
25 |
70 |
55 |
105 |
80 |
120 |
4-φ7 |
|
GM-40C |
40 |
100 |
80 |
133 |
100 |
150 |
4-φ9 |
|
GM-50C |
50 |
110 |
90 |
157 |
100 |
180 |
4-φ9 |
高真空隔膜阀的启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。 高真空隔膜阀用于含硬质悬浮物的介质；由于高真空隔膜阀介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。欢迎新老客户来电咨询高真空隔膜阀产品相关信息和资讯！
