QB1不锈钢丝扣单口排气阀
型号：
产品特点：
编号：
点击：117次
在线咨询 ：
产品介绍
概述
QB1不锈钢丝扣单口排气阀用于管道上的高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。管道流体介质中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生，这时就需要用到排气阀排空管道内多余的气体以保证介质顺畅流通。QB1不锈钢丝扣单口排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。
工作原理
当系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。如拧紧阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。也可以跟隔断阀配套使用，便于排气阀的检修。

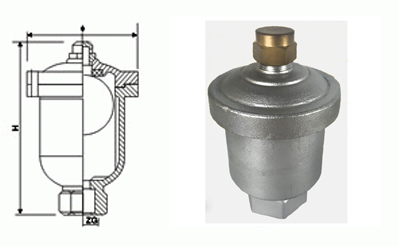

外形结构图
技术参数
| 阀体、阀盖 | 铸铁HT200、不锈钢、碳钢 | 排气口 | 不锈钢、H59黄铜 |
| 浮球 | 304不锈钢 | 密封圈 | 丁晴橡皮 |
| 松紧螺丝 | A3、不锈钢 | 工作压力 | 1.0MPa |
| 密封压力 | 1.1MPa | 强度压力 | 1.5MPa |
丝扣连接尺寸
| 公称通径 DN(mm) | ZG | Φ | H |
| 15 | 1/2" | 135 | 205 |
| 20 | 3/4" | 135 | 205 |
| 25 | 1" | 135 | 205 |
| 40 | 11/2 | 150 | 205 |
| 50 | 2" | 150 | 205 |
法兰连接尺寸
| 公称通径 DN(mm) | D | D1 | D2 | Φ | H |
| 15 | 95 | 65 | 45 | 135 | 210 |
| 20 | 105 | 75 | 55 | 135 | 210 |
| 25 | 115 | 85 | 65 | 135 | 210 |
| 40 | 140 | 115 | 80 | 150 | 210 |
| 50 | 160 | 125 | 100 | 150 | 210 |
