P41X快速排气阀
型号：
产品特点：
编号：
点击：229次
在线咨询 ：
产品介绍
概述
P41X快速排气阀用于水泵出口及给水、排水管线中，具有自动排气与自动补气的功能，提高输水管路的排送效率，降低排送成本。一旦管道内产生负压，迅速导入外界空气，保护管线免受压破坏；并可迅速排出管道中的空气。
工作原理
P41X快速排气阀当管道系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。

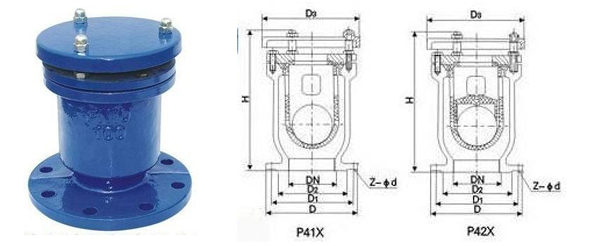

外形结构图
外形尺寸表
| 公称通径（mm） | 尺寸（mm） | |||||
| H | D | D0 | D1 | D1 | Z-фd | |
| 50 | 270 | 160 | 200 | 125 | 125 | 4-14 |
| 65 | 270 | 180 | 200 | 145 | 145 | 4-18 |
| 80 | 330 | 195 | 230 | 160 | 160 | 4-18 |
| 100 | 350 | 215 | 250 | 180 | 180 | 8-18 |
| 150 | 450 | 280 | 300 | 240 | 240 | 8-23 |
| 200 | 470 | 335 | 330 | 295 | 295 | 8-23 |
排气量表
| 规格 | 25 | 50 | 80 | 100 | 150 | 200 |
| 立方米/小时 | 2-88 | 85-3521 | 14-597 | 22-904 | 34-1413 | 66-2709 |
