AV双孔进口型排气阀
型号：
产品特点：
编号：
点击：227次
在线咨询 ：
产品介绍
概述
AV双孔进口型排气阀适用于工作介质为水的管道上，作为排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形、破裂，是管道必备之设备。
工作原理
当管道系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
特点
1、能够排除管道内的气体，减少阻力，节约能源。
2、当管道负压时本产品能自动吸入空气防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。
技术应用
1、使用介质：清水。
2、介质温度：常温。
3、壳体温度、试验压力：1.5mpa。
4、浮球密封试验压力：0.05mpa-1.1mpa。
5、阀体材质：铸钢、铸铁、不锈钢。
6、浮动材料：不锈钢。
7、法兰连接标准：gb/t 12741.6-98。
8、试压标准：q/yfc01-2003。

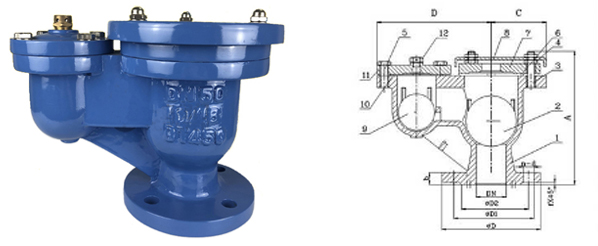

外形结构图
技术参数
| DN | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 |
| A | 215 | 215 | 215 | 240 | 285 | 385 | 500 | 630 |
| C | 115 | 115 | 115 | 145 | 145 | 190 | 205 | 235 |
| D | 187 | 187 | 187 | 230 | 300 | 369 | 398 | 452 |
PN16链接尺寸
| D | 150 | 165 | 185 | 200 | 220 | 285 | 340 | 405 |
| D1 | 110 | 125 | 145 | 160 | 180 | 240 | 295 | 355 |
| D2 | 84 | 99 | 118 | 132 | 156 | 211 | 266 | 319 |
| n-d | 4-19 | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 12-23 | 12-28 |
| b | 19 | 19 | 19 | 19 | 19 | 19 | 20 | 22 |
| f | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| KG/PCS | 13 | 14 | 17 | 20 | 26 | 61 | 120 | 185 |
PN25链接尺寸
| D | 150 | 165 | 185 | 200 | 235 | 300 | 360 | 425 |
| D1 | 110 | 125 | 145 | 160 | 190 | 250 | 310 | 370 |
| D2 | 84 | 99 | 118 | 132 | 165 | 211 | 274 | 330 |
| n-d | 4-19 | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 12-23 | 12-28 |
| B | 19 | 19 | 19 | 19 | 19 | 19 | 20 | 22 |
| F | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| KG/pcs | 14 | 15 | 18 | 21 | 28 | 64 | 125 | 195 |
