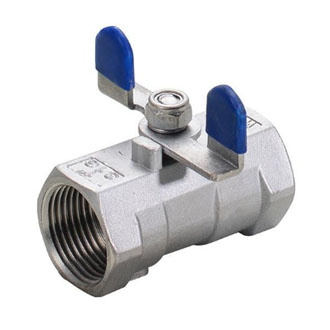

Q11F蝶形一片式内螺纹球阀
型号：
产品特点：
编号：
点击：101次
在线咨询 ：
产品介绍
Q11F蝶形一片式内螺纹球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。一片式球阀设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
特点
1、安装简便，能以任意方向安装于管道中的任意部位。
2、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
3、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
4、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
零件材料
| 零件名称 | 材质 |
| 密封圈 | 聚四氟乙烯PTFE |
| 球体 | 不锈钢SS316 |
| 密封垫 | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢SS316 |
| 阀体 | 不锈钢CF8M |
| 阀杆 | 不锈钢SS316 |
| 止推垫圈 | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE |
| 填料压盖螺母 | 不锈钢SS304 |
| 垫圈 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 |
| 手柄套 | 塑料PLASTIC |
| 手柄 | 不锈钢SS304 |
性能规范
| 适用介质 | 16C、25C、40C | 16P、25P、40P | 16R、25R、40R |
| 水、汽、油品 | 硝酸类 | 醋酸类 | |
| 适用温度 | -40-210℃ | ||
压力试验
| 公称压力 | PN | 2、5、4 | MPa |
| 强度试验压力 | PT | 3、8、6、9 | |
| 低压气密封试验压力 | / | 0.6 | |
| 高压密封试验压力 | / | 2、8、4、7、04 |
执行标准
| 结构形式 | BB-BG-OS&Y |
| 驱动方式 | 手动 |
| 设计标准 | GB/T 12237-2007 |
| 结构长度 | GB/T 12221-2005 |
| 链接方式 | 内螺纹G·NPT.BSPT.DIN259/2999 |
| 试验和检验 | GB/T-13927/API598 |
外形尺寸
| NPS | DN | d | L | H | W |
| 1/4" | 6 | 10 | 53 | 42 | 95 |
| 3/8" | 10 | 12 | 55 | 42 | 95 |
| 1/2" | 15 | 15 | 56 | 51 | 108 |
| 3/4" | 20 | 20 | 61 | 58 | 115 |
| 1" | 25 | 25 | 71 | 77 | 135 |
| 1-1/4" | 32 | 32 | 83 | 83 | 150 |
| 1-1/2" | 40 | 38 | 94 | 97 | 175 |
| 2" | 50 | 50 | 106 | 106 | 190 |
| 2-1/2" | 65 | 65 | 139 | 122 | 220 |
| 3" | 80 | 80 | 165 | 133 | 250 |
| 4" | 100 | 100 | 208 | 162 | 320 |
