H44T-10铸铁旋启式止回阀
型号：
产品特点：
编号：
点击：64次
在线咨询 ：
产品介绍

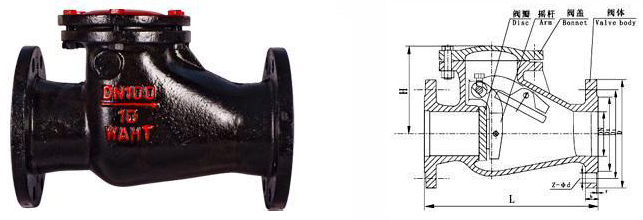

H44T-10铸铁旋启式止回阀结构图
适用范围
H44T-10铸铁旋启式止回阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
结构特点
产品设计制造按GB12236标准设计制造，结构合理，密封可靠，性能优良。
瓣、阀座密封面采用钴基硬质合金（堆焊STL），耐磨、耐高温、耐腐蚀、使用寿命长。
可采用各种法兰连接、各种压力等级、各种标准及材料，满足工程需要和用户要求。
轴与阀瓣连接采用内装结构，不存在外泄漏点，使用可靠。
性能规范
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 应用介质 | |
| 强度（水）MPa | 密封（水）MPa | ||||
| H44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 水 |
零件材质
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁 |
| 密封面 | 铜 |
| 垫片 | 石棉板 |
外形尺寸表
| 型号 | 公称通径 DN（mm） | 尺寸（mm） | 重量 （kg） | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | |||
| H44T-10 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 114 | 10 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 128 | 14 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 129 | 18 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 4-18 | 152 | 26 | |
| 100 | 350 | 215 | 180 | 155 | 22-3 | 8-18 | 159 | 30.5 | |
| 125 | 400 | 245 | 210 | 185 | 24-3 | 8-18 | 188 | 48 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 224 | 66 | |
| 200 | 495 | 335 | 295 | 265 | 26-3 | 26-3 | 252 | 95 | |
| 250 | 622 | 398 | 350 | 320 | 28-3 | 28-3 | 285 | 142 | |
| 300 | 698 | 440 | 400 | 368 | 28-4 | 28-4 | 351 | 200 | |
