H7B41X液控止回阀
型号：
产品特点：
编号：
点击：62次
在线咨询 ：
产品介绍

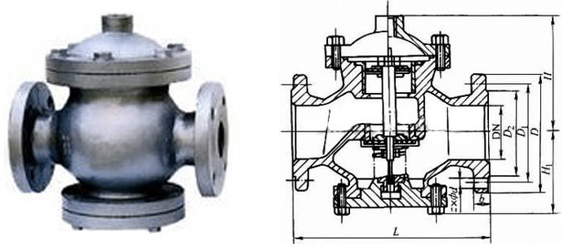

H7B41X液控止回阀结构图
H7B41X液控止回阀适用于常压锅炉的回水管路上，利用发送管路自身压力变化控制本阀的开启与关闭，本阀门属于常闭阀，能有效防止因突然断电或因其它原因引起循环水泵停止工作时引起锅炉溢水，它可代替价格昂贵的电磁控制系统。
性能参数
| 型号 | PN | 工作压力(MPa) | 适用温度(℃) | 适用介质 |
| H7B41X-16 | 16 | 1.6 | ≤70 | 水、油品 |
| H7B41X-16C | 16 | 1.6 | ≤425 | 水、油品 |
零件材质
| 型号 | 材料 | ||
| 阀体、阀盖 | 阀杆、阀瓣、阀座 | 弹簧 | |
| H7B41X-16 | 灰铸铁 | 2Cr13 | 50CrVA |
| H7B41X-16C | WCB | ||
外形尺寸表
| DN | L | D | D1 | D2 | b | z0000d | H | H1 | 重量/kg |
| 40 | 220 | 150 | 110 | 88 | 18 | 4000017.5 | 175 | 115 | 28 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4000017.5 | 175 | 115 | 28 |
| 65 | 280 | 185 | 145 | 122 | 20 | 4000017.5 | 195 | 135 | 34 |
| 80 | 310 | 200 | 160 | 133 | 20 | 8000017.5 | 215 | 155 | 40 |
| 100 | 350 | 220 | 180 | 158 | 24 | 8000017.5 | 215 | 155 | 49 |
| 125 | 400 | 250 | 210 | 184 | 24 | 8000017.5 | 240 | 170 | 78 |
| 150 | 450 | 285 | 240 | 212 | 26 | 8000022 | 240 | 170 | 111 |
| 200 | 500 | 340 | 295 | 268 | 26 | 12000022 | 280 | 190 | 155 |
