H61Y焊接式电站止回阀
型号：
产品特点：
编号：
点击：113次
在线咨询 ：
产品介绍

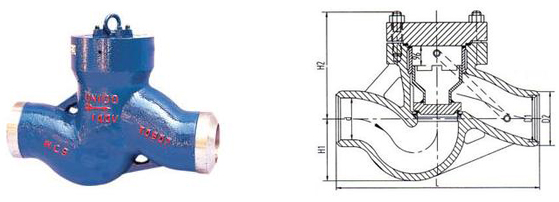

H61Y焊接式电站止回阀结构图
适用范围
H61Y焊接式电站止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。
结构特点
设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良。
阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
支管两端为对焊连接，适应不同的接管要求。
阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳定，使用寿命长。
性能参数
| 公称压力 (MPa) | 试验压力(MPa) | 工作压力(MPa) | 适用温度(℃) | 适用介质 | ||||||||
| 壳体强度(水) | 密封(水) | 密封(气) | P54 | P55 | P57 | WCB | WC1 | C5 | WC6 | WC9 | ||
| 10.0 | 15 | 11 | 0.5~0.7 | - | - | - | ≤425 | ≤450 | ≤550 | ≤540 | ≤570 | 水、蒸汽、油品 |
| 16.0 | 24 | 18 | - | - | - | |||||||
| 20.0 | 30 | 22 | - | - | - | |||||||
| 25.0 | 38 | 28 | - | - | - | |||||||
| 32.0 | 48 | 36 | - | - | - | |||||||
零件材质
| 阀 体 | WCB、25 | 2Cr1MoV | WC6 | WC9 |
| 阀 盖 | 25 | 12CrMoV | ||
| 阀 瓣、阀 座 | 25堆STL钴基硬质合金 | 12CrMoV STL钴基硬质合金 | ||
| 密封环 | 增强柔性石墨 | |||
外形尺寸
| 型号 | 公称通径 DN(mm) | 尺寸(mm) | |
| L | H | ||
| H61Y-250 H61Y-320 H61Y-P54 140V H61Y-P54 170V H61Y-P57 170V | 10 | 120 | 156 |
| 15 | 170 | 200 | |
| 20 | 170 | 210 | |
| 25 | 170 | 210 | |
| 32 | 200 | 245 | |
| 40 | 230 | 270 | |
| 50 | 350 | 300 | |
| 65 | 326 | 412 | |
| 80 | 470 | 370 | |
| 100 | 560 | 418 | |
