H76美标凸耳对夹双瓣旋启式止回阀

型号：

产品特点：

编号：

点击：97次

在线咨询：

产品介绍

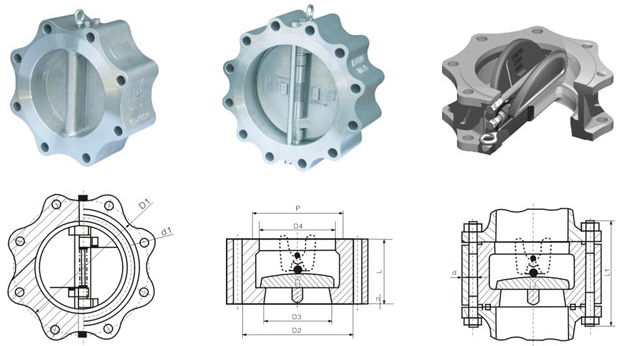

H76美标凸耳对夹双瓣旋启式止回阀结构图

适用范围

H76美标凸耳对夹双瓣旋启式止回阀适用于公称压力PN1.0MPa~10.0MPa、Class150～2500LB；公称通径DN15～1200mm，工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质．可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。

结构特点

结构长度短，体积小，重量轻；
阀瓣关闭快速．水锤压力小；
水平管道或垂直管道均可使用，安装方便；
流道通畅、流体阻力小，动作灵敏、密封性能好；
阀瓣行程短、关阀冲击力小，整体结构、简单紧凑、造型美观；
使用寿命长、可靠性高。

外形尺寸表(150LB)

压力级 Pressure rating	口径 DN		尺寸（mm) Dimension											重量（kg） Weight	配管法兰（供参考） Flange(as referenced)
	NPS	DN	L	D1	D2		D3	D4	P	螺孔数量 Quantity of the bolt	螺孔直径d1 Diameter of the bolt		n		螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt		螺栓长度L1 Length of the bolt
	NPS	DN	L	D1	RF	RJ	D3	D4	P	螺孔数量 Quantity of the bolt	in	mm	n		螺栓数量 Quantity of the bolt	in	mm	RF	RJ
Class 150 PN2.0MPa	2	50	60	120.5	92	102	51	56	82.55	4	3/4	19	1.6	4	4	5/8	M16	140	155
	2 1/2	65	67	139.5	105	121	65	73	101.6	4	3/4	19	1.6	5.5	4	5/8	M16	150	165
	3	80	73	152.5	127	133	80	88	114.3	4	3/4	19	1.6	7	4	5/8	M16	160	175
	4	100	73	190.5	157	171	102	108	149.225	8	3/4	19	1.6	11	8	5/8	M16	170	185
	5	125	86	216	186	194	127	132	171.45	8	7/8	22	1.6	15	8	3/4	M20	190	205
	6	150	98	241.5	216	219	152	160	193.675	8	7/8	22	1.6	19	8	3/4	M20	205	220
	8	200	127	298.5	270	273	203	210	247.65	8	7/8	22	1.6	36	8	3/4	M20	240	255
	10	250	146	362	324	330	254	266	304.801	12	1	25	1.6	61	12	7/8	M24	270	285
	12	300	181	432	381	406	305	310	381.001	12	1	25	1.6	119	12	7/8	M24	310	325
	14	350	184	476	413	425	350	355	396.876	12	1 1/8	29	1.6	131	12	1	M27	325	340
	16	400	191	540	470	483	400	405	454.026	16	1 1/8	29	1.6	180	16	1	M27	340	355
	18	450	203	578	533	546	450	455	517.526	16	1 1/4	32	1.6	203	16	1 1/8	M30	365	380
	20	500	219	638	584	597	500	505	558.801	20	1 1/4	32	1.6	275	20	1 1/8	M30	385	400
	24	600	222	749.5	692	711	600	605	673.101	20	1 1/4	35	1.6	314	20	1 1/4	M33	405	420
	28	700	305	795.5	762	-	700	700	-	40	7/8	22	1.6	910	40	3/4	M20	455	-
	30	750	305	846	813	-	746	750	-	44	7/8	22	1.6	1025	44	3/4	M20	455	-
	32	800	305	900	864	-	796	800	-	48	7/8	22	1.6	1344	48	3/4	M20	460	-
	36	900	368	1009.5	972	-	898	910	-	44	1	25	1.6	1536	44	7/8	M24	540	-
	42	1050	432	1171.5	1130	-	1050	1055	-	48	1 1/8	29	1.6	2310	48	1	M27	625	-
	48	1200	524	1335	1289	-	1200	1205	-	44	1 1/4	32	1.6	3364	44	1 1/8	M30	740	-

外形尺寸表(300LB、600LB)

压力级 Pressure rating	口径 DN		尺寸（mm) Dimension											重量（kg） Weight	配管法兰（供参考） Flange(as referenced)
	NPS	DN	L	D1	D2		D3	D4	P	螺孔数量 Quantity of the bolt	螺孔直径d1 Diameter of the bolt		n		螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt		螺栓长度L1 Length of the bolt
	NPS	DN	L	D1	RF	RJ	D3	D4	P	螺孔数量 Quantity of the bolt	in	mm	n		螺栓数量 Quantity of the bolt	in	mm	RF	RJ
Class 300 PN5.0MPa	2	50	60	127	92	108	51	58	82.55	8	3/4	19	1.6	6	8	5/8	M16	155	175
	2 1/2	65	67	149	105	127	65	73	101.6	8	7/8	22	1.6	7	8	3/4	M20	175	195
	3	80	73	168.5	127	146	80	88	123.825	8	7/8	22	1.6	10	8	3/4	M20	190	210
	4	100	73	200	157	175	102	108	149.225	8	7/8	22	1.6	16	8	3/4	M20	195	215
	5	125	86	235	186	210	127	132	171.45	8	7/8	22	1.6	29	8	3/4	M20	215	235
	6	150	98	270	216	241	152	160	211.138	12	7/8	22	1.6	32	12	3/4	M20	230	250
	8	200	127	330	270	302	203	210	269.876	12	1	25	1.6	55	12	7/8	M24	280	300
	10	250	146	387.5	324	356	254	266	323.851	16	1 1/8	29	1.6	82	16	1	M27	315	335
	12	300	181	451	381	413	305	310	381.001	16	1 1/4	32	1.6	92	16	1 1/8	M30	365	385
	14	350	222	514.5	413	457	350	355	419.101	20	1 1/4	32	1.6	251	20	1 1/8	M30	410	430
	16	400	232	571.5	470	508	400	405	469.901	20	1 3/8	35	1.6	342	20	1 1/4	M33	435	455
	18	450	264	628.5	533	575	450	455	533.401	24	1 3/8	35	1.6	391	24	1 1/1	M33	475	495
	20	500	292	686	584	635	500	505	584.201	24	1 3/8	35	1.6	536	24	1 1/4	M33	510	535
	24	600	318	813	692	749	600	608	692.151	24	1 5/8	41	1.6	833	24	1 1/2	M39	560	585
	30	750	368	921	845	-	735	7400	-	36	1 1/2	38	1.6	1395	36	1 3/8	M36	650	-
	36	900	483	1089	1010	-	873	880	-	32	1 3/4	45	1.6	182	32	1 5/8	M42	800	-
	42	1050	568	1245	1168	-	1035	1045	-	36	1 7/8	48	1.6	3861	36	1 3/4	M45	920	-
	48	1200	629	1416	1327	-	1179	1190	-	40	2	51	1.6	4370	40	1 7/8	M48	1010	-
Class 600 PN11.0MPa	2	50	60	127	92	108	51	58	82.55	8	3/4	19	6.4	6.5	8	5/8	M16	175	180
	2 1/2	65	67	149	100	127	65	73	101.6	8	7/8	22	6.4	8	8	3/4	M20	195	200
	3	80	73	168	127	146	80	88	123.825	8	7/8	22	6.4	10	8	3/4	M20	210	215
	4	100	79	216	157	175	102	108	149.225	8	1	25	6.4	21	8	7/8	M24	235	240
	5	125	105	266.5	186	210	127	136	180.975	8	1 1/8	29	6.4	24	8	1	M27	280	285
	6	150	136	292	216	241	152	162	211.138	12	1 1/8	29	6.4	57	12	1	M27	320	325
	8	200	165	349	270	302	200	212	269.876	12	1 1/4	32	6.4	94	12	1 1/8	M30	370	375
	10	250	213	432	324	356	250	266	323.851	16	1 3/8	35	6.4	164	16	1 1/4	M33	440	445
	12	300	229	489	381	413	305	312	381.001	20	1 3/8	35	6.4	213	20	1 1/4	M33	460	465
	14	350	273	527	413	457	337	355	419.101	20	1 1/2	38	6.4	343	20	1 3/8	M36	520	525
	16	400	305	603	470	508	387	400	469.901	20	1 5/8	41	6.4	476	20	1 1/2	M39	575	580
	18	450	362	654	533	575	438	450	533.401	20	1 3/4	44	6.4	685	20	1 5/8	M42	650	655
	20	500	368	724	584	635	489	500	584.201	24	1 3/4	44	6.4	908	24	1 5/8	M42	670	680
	24	600	438	838	692	749	591	600	692.151	24	2	52	6.4	1088	24	1 7/8	M48	780	790

外形尺寸表(900LB、1500LB、2500LB)

压力级 Pressure rating	口径 DN		尺寸（mm) Dimension											重量（kg） Weight	配管法兰（供参考） Flange(as referenced)
	NPS	DN	L	D1	D2		D3	D4	P	螺孔数量 Quantity of the bolt	螺孔直径d1 Diameter of the bolt		n		螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt		螺栓长度L1 Length of the bolt
	NPS	DN	L	D1	RF	RJ	D3	D4	P	螺孔数量 Quantity of the bolt	in	mm	n		螺栓数量 Quantity of the bolt	in	mm	RF	RJ
Class 900 PN15.0MPa	2	50	70	165.1	92	124	51	58	95.25	8	2	26	6.4	13	8	7/8	M24	225	230
	2 1/2	65	83	190.5	105	137	65	73	107.95	8	1 1/8	29	6.4	18	8	1	M27	250	255
	3	80	83	190.5	127	156	80	90	123.82	8	1	26	6.4	21	8	7/8	M24	240	245
	4	100	102	234.9	157	181	102	108	149.22	8	1 1/4	32	6.4	36	8	1 1/8	M30	285	290
	5	125	110	279.4	186	216	127	136	180.98	8	1 3/8	35	6.4	65	8	1 1/4	M33	310	315
	6	1500	159	317.5	216	241	150	162	211.12	12	1 1/4	32	6.4	82	12	1 1/8	M30	365	370
	8	200	203	393.7	270	308	200	212	269.88	12	1 1/2	39	6.4	174	12	1 3/8	M36	440	445
	10	250	241	469.9	324	362	250	266	323.85	16	1 1/2	39	6.4	264	16	1 3/8	M36	490	495
	12	300	292	533.4	381	416	305	312	381	20	1 1/2	39	6.4	211	20	1 3/8	M36	560	565
	14	350	356	558.8	413	467	337	355	419.1	20	1 5/8	42	6.4	612	20	1 1/2	M39	645	655
	16	400	384	615.9	470	524	387	400	469.9	20	1 3/4	45	6.4	712	20	1 5/8	M42	685	695
	18	450	451	685.8	533	594	438	450	533.4	20	2	51	6.4	1160	20	1 7/8	M48	790	805
	20	500	451	749.3	584	648	487	496	584.2	20	2 1/8	54	6.4	1568	20	2	M52	810	925
	24	600	495	901.7	692	772	591	600	692.158	20	2 5/8	67	6.4	1881	20	2 1/2	M64	945	965
Class1500 PN26.0MPa	2	50	70	165.1	92	124	51	58	95.25	8	1	26	6.4	14	8	7/8	M24	225	230
	2 1/2	65	83	190.5	100	137	65	73	107.95	8	1 1/8	29	6.4	19	8	1	M27	250	255
	3	80	83	203.2	125	168	80	90	136.52	8	1 1/4	32	6.4	25	8	1 1/8	M30	270	2758
	4	100	102	241.3	157	194	102	108	161.92	8	1 3/8	35	6.4	43	8	1 1/4	M33	310	315
	5	125	110	292.1	186	229	127	136	193.68	8	1 5/8	42	6.4	72	8	1 1/5	M39	370	375
	6	150	159	317.5	216	248	150	162	211.12	12	1 1/2	39	6.4	101	12	1 3/8	M36	430	440
	8	200	206	3963.7	270	318	200	212	269.8	12	1 3/4	45	6.4	240	12	1 5/8	M42	510	520
	10	250	248	482.6	324	371	254	266	323.85	12	2	51	6.4	306	12	1 7/8	M48	600	610
	12	300	305	581.5	381	438	305	312	381	16	2 1/8	54	6.4	541	16	2	M52	695	715
	14	350	356	635	413	489	337	355	419.1	16	2 3/8	61	6.4	932	16	2 1/4	M56	775	800
	16	400	384	704.8	470	546	387	387	469.9	16	2 5/8	67	6.4	980	16	2 1/2	M64	850	880
Class2500 PN26.0MPa	2	50	70	171.4	92	133	42	42	101.6	8	1 1/8	29	6.4	19	8	1	M27	225	260
	2 1/2	65	83	196.8	105	149	52	52	111.12	8	1 1/4	32	6.4	31	8	1 1/8	M30	290	305
	3	80	86	228.6	127	168	62	62	127	8	1 3/8	35	6.4	388	8	1 1/4	M33	320	330
	4	100	105	273	157	203	88	88	157.18	8	1 5/8	42	6.4	69	8	1 1/2	M39	370	380
	5	125	110	323.8	186	241	100	100	190.5	8	1 7/8	48	6.4	135	8	1 3/4	M45	420	435
	6	150	159	368.3	216	279	150	150	228.6	8	2 1/8	54	6.4	184	8	2	M52	515	530
	8	200	206	438.1	270	340	180	180	279.4	12	2 1/8	54	6.4	380	12	2	M52	600	620
	10	250	254	539.7	324	425	225	225	342.9	12	2 5/8	67	6.4	489	12	2 1/2	M64	750	775
	12	300	305	619.1	381	495	266	266	406.4	12	2 7/8	74	6.4	747	12	2 3/4	M70	855	885

　关键词：阀门厂家,温州阀门厂家,龙湾阀门厂家,温州鑫荣达阀门管件有限公司
