H61H/Y升降式锻钢止回阀
型号：
产品特点：
编号：
点击：161次
在线咨询 ：
产品介绍

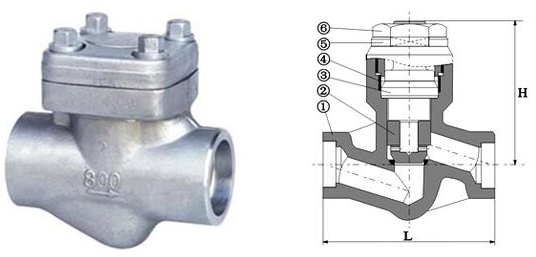

H61H/Y升降式锻钢止回阀结构图
结构特点
H61H、H61Y升降式锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
执行标准
设计与制造：MSSP-118，ASME B16.34 检验与测试：API 598 标记：MSS-SP-25
性能规范
| 型号 | 压力级 | 试验压力（MPa） | 工作温度（℃） | 适用介质 | ||
| 壳体 | 密封（水） | 密封（气） | ||||
| H61H-800Lb、H61Y-800Lb | 800Lb | 21.0 | 14.0 | 0.6 | ≤450 | 水、蒸汽、油品 |
| H61H-800Lb、H61Y-800Lb1 | ≤550 | 水、蒸汽、油品 | ||||
| H61H-800LbP、H61Y-800LbP | ≤200 | 弱腐蚀性介质 | ||||
| H61H-800LbR、H61Y-800LbR | ≤200 | 腐蚀性介质 | ||||
零件材料
| 零件名称 | 阀体 | 阀盖 | 阀瓣 | 螺栓 | |
| 材料 | C | 25Mn | 25Mn | 3Cr13 | 35Mo |
| I | 15CrMo | 15CrMo | 3Cr13 | 35Mo | |
| P | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 35Mo | |
| R | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 0Cr17Ni12Mo2Ti | 1Cr17Ni2 | |
外形尺寸表
| 公称通径(DN) | 尺寸(mm) | 重量 （㎏） | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1¼ | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1½ | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||
