DH44Y旋启式低温止回阀
型号：
产品特点：
编号：
点击：100次
在线咨询 ：
产品介绍

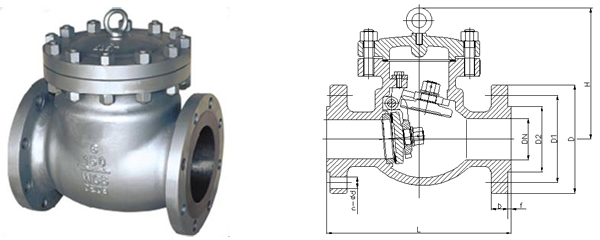

DH44Y旋启式低温止回阀结构图
适用范围
DH44Y旋启式低温止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式止回阀。低温止回阀适用于公称压力PN1.6～6.4MPa，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
工作原理
该低温止回阀在使用过程中，介质按图示箭头方向流动
当介质按规定方向流动时，阀瓣受介质力的作用，被开启；介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
阀体及阀瓣的密封面采用不锈钢堆焊。
结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
执行标准
| 项目 | 设计及制造 | 结构长度 | 法兰标准 | 检验和试验 |
| 标准 | API 600 | ANSI B16.10 | ANSI B16.5 | API 598 |
零件材料
| 零件名称 | 阀体、阀盖、阀瓣、摇杆 | 销轴、螺母 | 双头螺母 | 密封面 | 填料 |
| 材料 | A352-LCB、A352-LC3、A351-CF8 | A182-F304 | Cr-Mo钢 | 钴基合基 | 聚四氟乙烯 |
性能规范
| 型号 | 公称压力PN(Lb) | 常温试验压力 | 低温密封试验压力(MPa) | 工作温度及适用介质 | |||
| 壳体 | 密封 | ||||||
| DH44Y-150（Lb） | 150 | 3.0 | 0.6 | 0.6 | -46℃ 氨、液氮、丙烷 | -101℃ 乙烯、二氧化碳 | -196℃ 甲烷、液化天然气 |
| DH44Y-300（Lb） | 300 | 7.5 | 0.6 | 0.6 | |||
| DH44Y-600（Lb） | 600 | 15.0 | 0.6 | 0.6 | |||
外形尺寸
| 公称通径NPS | in | 1½ | 2 | 2½ | 3 | 4 | 6 | 8 | 10 | 12 | 14 |
| mm | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | |
| DH44Y-150Lb | |||||||||||
| L | 165 | 203 | 216 | 241 | 292 | 356 | 495 | 622 | 698 | 787 | |
| H | 154 | 175 | 177 | 191 | 222 | 325 | 383 | 448 | 540 | 560 | |
| Kg | 14 | 18 | 22 | 30 | 46 | 82 | 116 | 158 | 238 | ||
| DH44Y-300Lb | |||||||||||
| L | 241 | 267 | 292 | 318 | 356 | 445 | 533 | 622 | 711 | ||
| H | 172 | 198 | 204 | 222 | 277 | 346 | 412 | 465 | 562 | ||
| Kg | 18 | 26 | 34 | 45 | 64 | 105 | 167 | 272 | 375 | ||
