ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀
型号：
产品特点：
编号：
点击：115次
在线咨询 ：
产品介绍

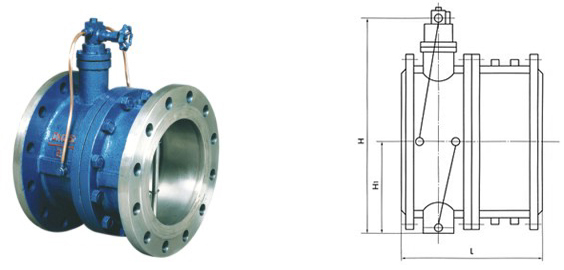

ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀结构图
适用范围
ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀可用在清水、污水、海水等介质的供排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的安全使用。该阀结构新颖、体各小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压缓闭不受介质影响、流阻小、应用范围广，并且有较好的节能效果。
性能参数
| 型号 | 公称压力 （MPa） | 试验压力（MPa） | 工作温度 （℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| ZHYH46H/W-16/25/40C/P ZHYH46EJ-16/25 | 1.6 | 2.4 | 1.76 | ≤120 | 清水、 海水、污水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
零件材料
| 型号 | 阀体、蝶板 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
| ZHYH46H/W-16/25/40C/P ZHYH46EJ-16/25 | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
外形尺寸
| 公称通径 DN(mm) | L | H | H1 | 公称通径 DN(mm) | L | H | H1 |
| 100 | 240 | 280 | 115 | 450 | 470 | 585 | 351 |
| 125 | 260 | 290 | 142 | 500 | 500 | 640 | 379 |
| 150 | 275 | 310 | 172 | 600 | 560 | 720 | 434 |
| 200 | 305 | 350 | 210 | 700 | 620 | 750 | 491 |
| 250 | 340 | 415 | 240 | 800 | 680 | 792 | 549 |
| 300 | 370 | 450 | 264 | 900 | 740 | 900 | 600 |
| 350 | 400 | 480 | 294 | 1000 | 800 | 975 | 655 |
| 400 | 435 | 550 | 324 | 1200 | 920 | 1140 | 770 |
（法兰连接尺寸：PN1.6、PN2.5、PN4.0MPa按JB/T79-94标准）
