CVKR大口径静音式止回阀
型号：
产品特点：
编号：
点击：107次
在线咨询 ：
产品介绍

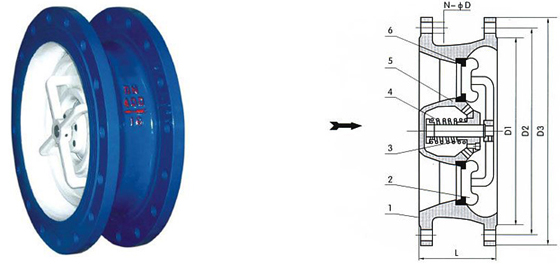

CVKR大口径静音式止回阀结构图
结构特点
CVKR大口径静音式止回阀，采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有倒流体的设计能保证管道最小的压力损失。CVKR大口径止回阀一般安装于大型水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止介质倒流和保护设备的目的。CVKR大口径止回阀广泛用于大型给排水、消防、暖通、工业等系统管路。
性能参数
公称通径 DN (mm) | 300～600 |
| 公称压力 MPa | 1.0/1.6/2.5 |
| 工作温度 ℃ | -10～80 |
| 密封试验 | 1.1倍公称压力 |
| 壳体试验 | 1.5倍公称压力 |
零件材质
| 序 号 | 零件名称 | 材 质 |
| 1 | 阀 体 | GG25 |
| 2 | 阀 盘 | QA19-4 |
| 3 | 轴 承 | QA19-4 |
| 4 | 弹 簧 | SUS316 |
| 5 | 导流体 | GG25 |
| 6 | 阀 座 | QA19-4 |
外形尺寸表(法兰钻孔按GB/T17241.6-1998标准)
| 型号 | 公称 通径 DN | D1 | D2 | D3 | N-фD | L | |||||||
| 1.0 MPa | 1.6 MPa | 1.0 MPa | 1.6 MPa | 1.0 MPa | 1.6 MPa | 1.0 MPa | 1.6 MPa | ||||||
| CVKR-0300 | 300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | |||||
| CVKR-0350 | 350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | |||||
| CVKR-0400 | 400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | |||||
| CVKR-0450 | 450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | |||||
| CVKR-0500 | 500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | |||||
| CVKR-0600 | 600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | ||||
| CVKR-0700 | 700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | ||||
| CVKR-0800 | 800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | ||||
| CVKR-0900 | 900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | ||||
| CVKR-1000 | 1000 | 1112 | 1160 | 1140 | 1230 | 1255 | 28/-43 | 28-43 | 432 | ||||
| CVKR-1200 | 1200 | 1328 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | ||||
