产品介绍

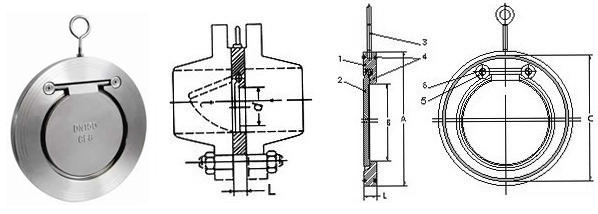

H74X/H薄型对夹旋启式止回阀结构图
结构特点
H74X/HH74X/H薄型对夹旋启式止回阀设计采用对夹连接,直通单瓣旋启式的自动阀件,阀体及阀瓣的密封面可采用不锈钢或司太立堆焊,在管路上作阻止介质逆流的装置,属于超薄形止回阀,具有结构简单,外形美观,重量轻,安装方便等优点,适用于给水系统,石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用。
零件材质
零件名称 | 阀体、阀瓣 | 密封圈 |
材料 | 碳钢、不锈钢、铜 | 丁腈橡胶、三元丙橡胶、聚四氟乙烯 |
性能参数
型号 | 公称压力 (MPa) | 试验压力(MPa) | 适用温度(℃) | 适用介质 | ||
壳体 | 密封 | 硬密封 | 软密封 | |||
H74X/H-10 | 1.0 | 1.5 | 1.1 | ≤400 | ≤120 最高≤250 | 水、油、酸碱 等液体 |
H74X/H-16 | 1.6 | 2.4 | 1.76 | |||
H74X/H-25 | 2.5 | 3.75 | 2.75 | |||
H74X/H-40 | 4.0 | 6.0 | 4.4 |
外形尺寸
公称通径 | D | L | D | ||||
I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 186 | 186 | 194 | 194 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 631 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
注:(1)法兰连接尺寸:按GB/T9113.1-2000标准。 (2)I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。
