产品介绍

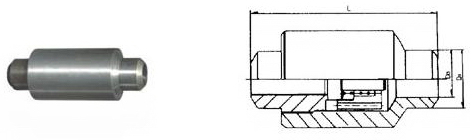

H62H/Y高压对焊止回阀结构图
H62H/Y高压对焊止回阀适用于垂直安装的管道上,公称压力PN1.0MPa~10.0MPa、Classl50~600LB;公称通径DN15~200mm,工作温度-20-350℃的各种管路上,用于防止介质倒流。
外形尺寸表
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||
L | D0 | D1 | ||
16 20 | 25 | 180 | 22 | 42 |
32 | 200 | 29 | 54 | |
40 | 230 | 36 | 60 | |
50 | 260 | 45 | 73 | |
65 | 290 | 58 | 89 | |
80 | 340 | 72 | 108 | |
100 | 400 | 90 | 133 | |
125 | 550 | 115 | 159 | |
150 | 600 | 135 | 192 | |
25 35 40 | 25 | 180 | 22 | 42 |
32 | 200 | 29 | 56 | |
40 | 230 | 36 | 64 | |
50 | 260 | 45 | 76 | |
65 | 290 | 58 | 89 | |
80 | 340 | 72 | 114 | |
100 | 400 | 90 | 146 | |
125 | 550 | 115 | 159 | |
150 | 600 | 135 | 195 |
