产品介绍
概述
ARVX微量排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋(AIR POCKET),使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。单杆式（SIMPLE LEVERTYPE)微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座、等均为304SS不锈钢，内部使标准排气孔径1/16",适合用于PN16工作压力。
工作原理
ARVX微量排气阀当管道系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。

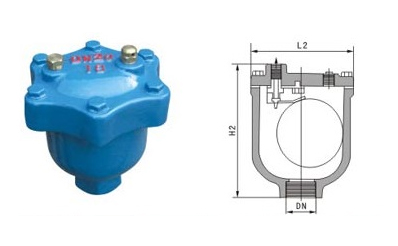

外形结构图
零件材料
| 名 称 | 材 质 |
| 阀盖 | 球墨铸铁 |
| 阀座 | 304不锈钢 |
| 杆架 | 304不锈钢 |
| 塞头 | 合成橡胶BUNA,VITON |
| 杠杆 | 304不锈钢 |
| 浮球 | 304不锈钢 |
| 阀体 | 球墨铸铁 |
| 螺栓 | 镀锌钢制 |
连接尺寸
| 公称通径DN(mm) | 入口尺寸 | 出口尺寸 | 排气孔尺寸(mm) | 外形尺寸A(长)хB(宽)х(高)(mm) |
| 15 | 1/2"(15m/m) | 1/4" | 1.6 | 102 х86х127 |
| 20 | 3/4"(20m/m) | 1/4" | 1.6 | 102 х86х127 |
| 25 | 1"(25m/m) | 1/4" | 1.6 | 102 х86х127 |
