SCAR污水复合式排气阀
型号：
产品特点：
编号：
点击：102次
在线咨询 ：
产品介绍
概述
SCAR污水复合式排气阀用于污水、河水带有泥沙等管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，就产生管道出水容量达不到设计要求。一旦管道内产生负压，迅速导入外界空气，保护管线免受压破坏；并可迅速排出管道中的空气。
工作原理
SCAR污水复合式排气阀原理与其他排气阀一样，只是结构略作改动，杠杆机构稍有改进,这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。当管道系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。

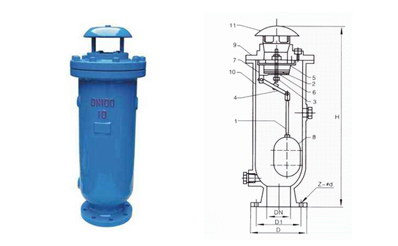

外形结构图
零件材料
| 名称 | 材质 |
| 械杆B | 不锈钢、锡青铜 |
| 活塞 | 不锈钢、锡青铜 |
| 顶塞 | 铝青铜+橡胶 |
| 杠杆A | 不锈钢、锡青铅 |
| 垫圈环 | 合成橡胶 |
| 导套 | 不锈钢、铸黄铜 |
| 杠杆架 | 不锈钢、铸黄铜 |
| 浮球 | 不锈钢 |
| 阀盖 | 灰铸铁、Q4400-15 |
| 阀体 | 灰铸铁、Q4400-15 |
| 排气帽 | 灰铸铁、Q4400-15 |
性能参数
| 工作压力 | 1.0Mpa |
| 介质 | 清水 |
| 使用温度 | 常温 |
| 阀体 | HT200 |
| 浮球与活瓣 | 304不锈钢 |
| 密封材料 | 丁晴橡胶 |
连接尺寸
| 公称通径 DN（mm） | H | D | D1 | Z | Ф-d |
| 50 | 490 | 165 | 125 | 4 | 19 |
| 80 | 590 | 200 | 135 | 8 | 19 |
| 100 | 750 | 220 | 180 | 8 | 19 |
| 150 | 820 | 285 | 240 | 8 | 23 |
| 200 | 1000 | 340 | 295 | 8 | 23 |
| 250 | 1200 | 395 | 350 | 12 | 23 |
排气量表
| 规格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
