QB2双口排气阀
型号：
产品特点：
编号：
点击：107次
在线咨询 ：
产品介绍
概述
QB2双口排气阀是管道系统中必不可少的辅助元件，广泛应用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道，达到正常工作。QB2双口排气阀阀体材质有：铸铁、铸钢，内件浮球为不锈钢，相对单口排气量要大很多。安装在管道最高点或闭气地方，来排除管内气体，来疏通管道，使管道运转正常，如停电，停泵管内会出现负压力会引起管道振动或破裂，该排气阀及时吸气，确保管路安全。
工作原理
QB2双口排气阀当管道系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。

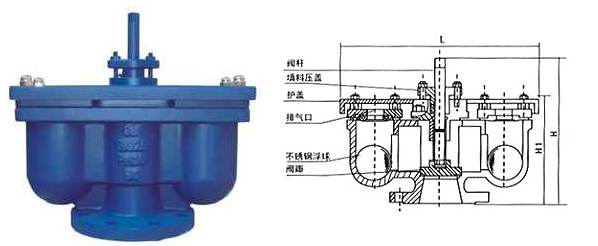

外形结构图
主要配件
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 阀体 | 密封垫 | 阀瓣 | 开槽锥端定位螺钉 | 阀杆 | 空心球 | 阀盖 | 垫片 | 填料 | 排气口垫片 | |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||
| 排气端盖 | 螺母 | 护盖 | 螺母 | 专用螺柱 | 双头螺柱 | 填料压盖 | 螺母 | 双头螺柱 | ||
连接尺寸
| 公称通径 | 主要尺寸（mm） | ||||
| D | d | d1 | L | 适用介质 | |
| 40 | 145 | 355 | 215 | 370 | 水 |
| 50 | 160 | 355 | 215 | 370 | 水 |
| 80 | 195 | 360 | 225 | 430 | 水 |
| 100 | 215 | 360 | 225 | 430 | 水 |
| 150 | 280 | 380 | 230 | 510 | 水 |
| 200 | 335 | 430 | 320 | 680 | 水 |
| 300 | 390 | 540 | 360 | 825 | 水 |
排气量表
| 规格 | 50 | 75 | 100 | 150 | 200 |
| 立方米/小时 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
