YQ98004过滤活塞式缓闭止回阀
型号：
产品特点：
编号：
点击：56次
在线咨询 ：
产品介绍
YQ98004过滤活塞式缓闭止回阀结构图
工作原理
YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。该阀平稳可靠，消除压力余波。
零件材质
| 零件名称 | 材质 |
| 阀体、阀盖 | 铸铁、铸钢、不锈钢 |
| 阀座 | 锡青铜、不锈钢 |
| 阀瓣 | 碳钢、不锈钢+丁腈橡胶 |
| 阀杆 | 铝青钢、铬不锈钢 |
| 活塞 | 铬不锈钢+丁腈橡胶 |
| 过滤网 | 不锈钢 |
| 弹簧 | 不锈钢 |

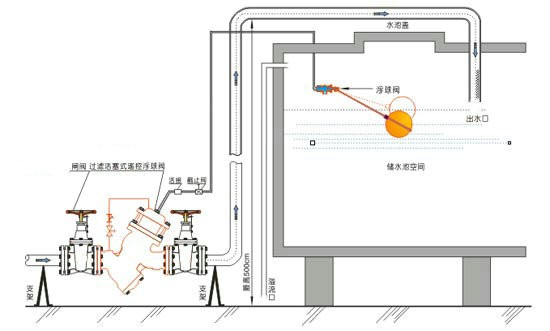

安装示意图
外形尺寸表
| 公称通径 DN（mm） | L | H | G | D | D1 | n-Φd | ||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 40 | 340 | 236 | 155 | 150 | 110 | 4-18 | ||||||
| 50 | 340 | 236 | 155 | 160 | 125 | 4-18 | ||||||
| 65 | 355 | 250 | 165 | 180 | 145 | 4-18 | 8-18 | |||||
| 80 | 384 | 280 | 180 | 195 | 160 | 4-18 | 8-18 | 8-18 | ||||
| 100 | 415 | 310 | 210 | 215 | 230 | 180 | 190 | 8-18 | 8-23 | |||
| 125 | 500 | 360 | 240 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | |||
| 150 | 542 | 413 | 260 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
| 200 | 670 | 510 | 330 | 335 | 360 | 295 | 310 | 8-23 | 12-33 | 12-25 | ||
| 250 | 806 | 668 | 410 | 390 | 405 | 425 | 350 | 355 | 370 | 12-33 | 12-25 | 12-30 |
| 300 | 945 | 875 | 485 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
| 350 | 800 | 980 | 270 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-30 |
| 400 | 980 | 1050 | 300 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
| 450 | 980 | 1150 | 325 | 615 | 640 | / | 565 | 585 | / | 20-25 | 20-30 | / |
| 500 | 110 | 1250 | 345 | 670 | 705 | / | 620 | 650 | / | 20-25 | 20-34 | |
