H41N/F升降式燃气止回阀
型号：
产品特点：
编号：
点击：108次
在线咨询 ：
产品介绍

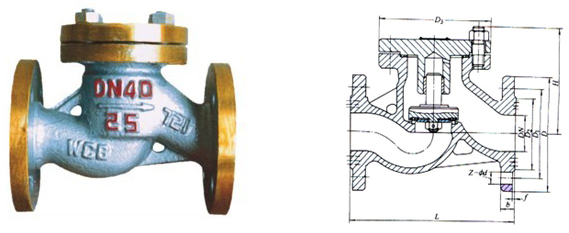

H41N/F升降式燃气止回阀结构图
H41N/F升降式燃气止回阀的阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备，适用于液化石油气、天然气、煤气等介质的管路上，作单向流动装置。
工作原理
燃气升降式止回阀启闭件靠介质流动和力量自行开启或关闭，采用了聚四氟乙烯或尼龙塑料为密封面的材料，利用聚四氟乙烯或尼龙塑料在介质压力作用下产生的微量变形，提高了密封性能，减缓介质压力的冲击，防止静电而产生了火花，保护阀门及管道，适用燃气管道控制接通和裁断管路介质的启闭装置，阻止介质逆流。其作用是防止天然气、燃气、煤气、液化石油气管路中的介质倒流。
结构特点
采用了聚四氟乙烯或尼龙塑料为密封面的材料，提高了密封性能。
阻力小，利用流体压差和自身的重量实现升降。
阀门为全封闭结构，无动密封，永不外泄。
性能参数
| 公称压力 | 壳体试验 | 密封试验 | 适用介质 | 适宜温度 |
| 2.5 | 3.75 | 2.75 | 液化气、天然气等 | -40~+80℃ |
| 4.0 | 6.0 | 4.4 |
零件材质
| 阀体、盖板 | 阀瓣 | 密封面 |
| WCB | 碳钢 | 不锈钢和尼龙 |
外形尺寸表
| 公称通径 DN(mm) | H41N-25型主要尺寸（mm） | 重量 | ||||||||
| L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | - |
