H44W不锈钢美标止回阀
型号：
产品特点：
编号：
点击：98次
在线咨询 ：
产品介绍

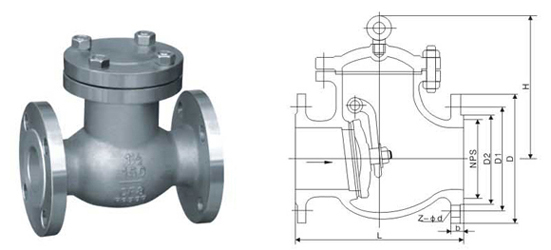

H44W不锈钢美标止回阀结构图
适用范围
H44W不锈钢美标止回阀严格按 API 6D 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
结构特点
设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D要求。
开启压力小，阀瓣在很小的压差下就能完全打开。
摇杆销轴采用内装式结构，减少了外泄漏缺点。
Class150-Class900止回阀阀体阀盖为螺栓结构，Class1500-Class2500的止回阀中法兰采用内压自密封结构，使得产品体积小重量轻，密封可靠。
制造标准(防火、防静电)
| 类型 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力 -温度 | 试验 -检验 |
| 旋启式止回阀 升降式止回阀 | API6D BS1868 | ASME B16.10 | ASME B16.5 | ASME B16.34 | APl 598 |
压力试验
| 公称压力 PN(lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5-0.7 | 60-100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 38.4 | 5575 | 28.1 | 4080 | ||
| 2500 | 64.6 | 9367 | 47.4 | 6873 | ||
零件材质
| 壳体 | ASTM A216 WCB | ASTM A351 CF8 | |||
| 阀瓣及支架 | WCB | CF8 | CF8M | Monel | |
| 销轴 | F6a | F304 | F316 | Monel | F304 |
| 阀瓣表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 阀座表面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 壳体 | ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M | ||||
| 阀瓣及支架 | |||||
| 销轴 | F304L F316L F316L | ||||
| 阀瓣表面 | 304L 304L STL | 316 316 STL | 316L 316L STL | ||
| 阀座表面 | 304L STL STL | 316 STL STL | 316L STL STL | ||
外形尺寸表
| 口径 | Class150(PN20) | Class300(PN50) | |||||||||
| DN | NPS | L | d | H | L | d | H | ||||
| RF | RTJ | BW | RF | RTJ | BW | ||||||
| 50 | 2 | 203 | 216 | 203 | 51 | 132 | 267 | 283 | 267 | 51 | 144 |
| 65 | 2½ | 216 | 229 | 216 | 64 | 147 | 292 | 308 | 292 | 64 | 169 |
| 80 | 3 | 241 | 254 | 241 | 76 | 176 | 318 | 333 | 318 | 76 | 210 |
| 100 | 4 | 292 | 305 | 292 | 102 | 198 | 356 | 371 | 356 | 102 | 260 |
| 125 | 5 | 330 | 343 | 330 | 127 | 255 | 400 | 416 | 400 | 127 | 295 |
| 150 | 6 | 356 | 368 | 356 | 152 | 320 | 445 | 460 | 445 | 152 | 326 |
| 200 | 8 | 495 | 508 | 495 | 203 | 380 | 533 | 549 | 533 | 203 | 380 |
| 250 | 10 | 622 | 635 | 622 | 254 | 440 | 622 | 638 | 622 | 254 | 440 |
| 300 | 12 | 699 | 711 | 699 | 305 | 480 | 711 | 727 | 711 | 305 | 520 |
| 350 | 14 | 787 | 800 | 787 | 337 | 530 | 838 | 854 | 838 | 337 | 540 |
| 400 | 16 | 864 | 876 | 864 | 387 | 580 | 864 | 879 | 864 | 387 | 588 |
| 450 | 18 | 978 | 991 | 978 | 438 | 618 | 978 | 994 | 978 | 438 | 670 |
| 500 | 20 | 978 | 991 | 978 | 489 | 657 | 1016 | 1035 | 1016 | 489 | 720 |
| Class600(PNl10) | CIass900(PN150) | ||||||||||
| 50 | 2 | 292 | 295 | 292 | 51 | 170 | 368 | 371 | 368 | 51 | 200 |
| 65 | 2½ | 330 | 333 | 330 | 64 | 178 | 419 | 422 | 419 | 64 | 220 |
| 80 | 3 | 356 | 359 | 356 | 76 | 246 | 381 | 384 | 381 | 76 | 280 |
| 100 | 4 | 432 | 435 | 432 | 102 | 290 | 457 | 460 | 457 | 102 | 320 |
| 125 | 5 | 508 | 511 | 508 | 127 | 320 | 559 | 562 | 559 | 127 | 360 |
| 150 | 6 | 559 | 562 | 559 | 152 | 360 | 610 | 613 | 610 | 152 | 400 |
| 200 | 8 | 660 | 664 | 660 | 203 | 430 | 737 | 740 | 737 | 203 | 480 |
| 250 | 10 | 787 | 791 | 787 | 254 | 502 | 838 | 841 | 838 | 254 | 560 |
| 300 | 12 | 838 | 841 | 838 | 305 | 554 | 965 | 968 | 965 | 305 | 632 |
| Class1500(PN260) | Class2500(PN420) | ||||||||||
| 50 | 2 | 368 | 371 | 368 | 51 | 210 | 451 | 454 | 451 | 42 | 230 |
| 65 | 2½ | 419 | 422 | 419 | 64 | 240 | 508 | 514 | 508 | 52 | 260 |
| 80 | 3 | 470 | 473 | 470 | 76 | 303 | 578 | 584 | 578 | 62 | 330 |
| 100 | 4 | 546 | 549 | 546 | 102 | 340 | 673 | 683 | 673 | 87 | 370 |
| 125 | 5 | 673 | 676 | 673 | 127 | 380 | 794 | 807 | 794 | 96 | 410 |
| 150 | 6 | 705 | 711 | 705 | 144 | 430 | 914 | 927 | 914 | 131 | 460 |
| 200 | 8 | 832 | 841 | 832 | 192 | 500 | 1022 | 1038 | 1022 | 179 | 530 |
| 250 | 10 | 991 | 1000 | 991 | 239 | 590 | 1270 | 1292 | 1270 | 223 | 620 |
