H42Y/W高压立式止回阀

型号：

产品特点：

编号：

点击：104次

在线咨询：

产品介绍

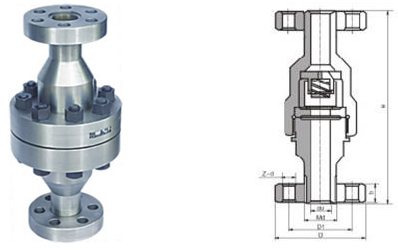

H42Y/W高压立式止回阀结构图

H42Y/W高压立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。

结构特点

1、上、下阀体用法兰连接
2、制造和验收条件按JB450的规定。
3、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
4、高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳定，使用寿命长。高压升降式止回阀已被广泛使用于各种化工、冶金、钢铁等行业的高压管路上。

性能规范

型号	公称压力（Mpa）	试验压力（Mpa）		工作压力（Mpa）	工作温度	工作介质
		密封	强度
H42Y-160/320	16	17.6	24	16	≤200℃	C：氮、氢、氨
	32	35.2	48	32
H42Y-220/320	22	24.2	33	22	≤200℃	R：尿素甲胺液
	32	35.2	48	32

零件材料

零件名称	材料
零件名称	H42Y－160C、320C	H42W-220R、320R
阀体	合结钢　40	不锈钢　0Cr18Ni12Mo2Ti
阀座、阀瓣	不锈钢　2CR13	不锈钢　0Cr18Ni12Mo2Ti
弹簧	弹簧钢　50CrVA	不锈钢　0Cr18Ni12Mo2Ti

外形尺寸表

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	D	D1	D2	Do	b	n-d	L	重量/㎏
H42Y/W-160/220	10	135	60	95	12	20	3-￠18	232	12
	15	175	60	95	15	20	3-￠18	288	12
	25	190	68	105	23	20	3-￠18	325	29
	32	210	80	115	29	22	4-￠18	350	43
	40	265	115	165	39	28	6-￠26	460	95
	50	330	115	165	48	32	6-￠26	505	115
	65	360	145	200	61	40	6-￠29	564	156
	80	390	170	225	74	50	6-￠33	700	246
	100	430	195	260	93	60	6-￠36	750	292
	125	460	235	300	119	75	8-￠39	789	351
	150	500	255	330	136	78	8-￠42	840	374
	200	550	315	400	165	90	8-￠48	900	480
H42Y/W-220/320	10	135	60	95	10	20	3-￠18	232	12.2
	15	175	68	105	17	20	3-￠18	288	12.2
	25	190	80	115	23	22	4-￠18	325	33.1
	32	210	95	135	29	25	4-￠22	350	46
	40	265	115	165	42	32	6-￠26	460	110
	50	330	145	200	53	40	6-￠29	505	130
	65	360	170	225	68	50	6-￠33	564	211
	80	390	195	260	85	60	6-￠36	700	341
	100	430	235	300	103	75	8-￠39	750	380
	125	460	255	330	120	78	8-￠42	789	435
	150	500	315	400	136	90	8-￠48	840	463
	200	550	380	480	165	110	8-￠55	900	502
