适用范围

HD741X液控止回蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能是以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）。

结构特点

1、控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占用空间小，与一般型蝶阀相似，安装方便，即可左、右卧式安装，也可以立式安装。
2、该阀安装在水泵后，可代替闸阀（蝶阀）和止回阀两台阀门，且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。
3、该阀门关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。
4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。

技术参数

零件材质

执行标准

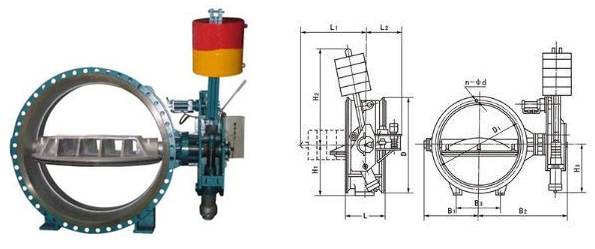

外形尺寸表
