H71XT对夹式消声止回阀
型号：
产品特点：
编号：
点击：62次
在线咨询 ：
产品介绍

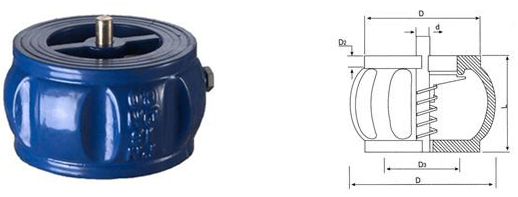

H71XT对夹式消声止回阀结构图
H71XT对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀。该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平安装均可。对夹升降止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
安装说明
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否一致。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。
性能规范
| 公称压力 | 实验压力 | 工作压力 | 适用温度 | 适用介质 | |
| 强度 | 密封 | ||||
| 1.6 | 2.4 | 1.76 | 1.6 | 80 | 水 |
零件材质
| 零件名称 | 阀体、阀盖、阀瓣 | 密封垫 | 阀轴、压盖 | 弹簧 |
| 材料 | 铸铁 | 丁腈橡胶 | 黄铜 | 不锈钢 |
外形尺寸表
| 公称通经 DN（mm） | 尺寸（mm） | 重量 （kg） | |||
| L | D | D1 | 螺栓 | ||
| 40 | 62 | 105 | 85 | 4-M16×150 | 2.3 |
| 50 | 67 | 127 | 105 | 4-M16×150 | 2.5 |
| 65 | 73 | 139 | 120 | 4-M16×150 | 4 |
| 80 | 80 | 152 | 135 | 8-M16×160 | 5 |
| 100 | 102 | 172 | 155 | 8-M16×190 | 7.5 |
| 125 | 120 | 225 | 185 | 8-M16×230 | 15 |
| 150 | 140 | 232 | 210 | 8-M20×240 | 19 |
| 200 | 165 | 286 | 265 | 12-M20×260 | 33 |
| 250 | 210 | 350 | 320 | 12-M22×310 | 56 |
| 300 | 260 | 430 | 400 | 12-M22×380 | 102 |
