H77X对夹式双瓣止回阀
型号：
产品特点：
编号：
点击：162次
在线咨询 ：
产品介绍

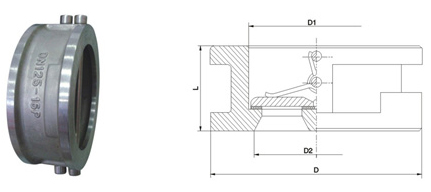

H77X对夹式双瓣止回阀结构图
适用范围
H77X对夹式双瓣止回阀采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
性能参数
| 型号 | 公称压力 PN(MPa) | 试验压力PN(MPa) | 工作温度 (℃) | 适用介质 | |
| 壳 体 | 密 封 | ||||
H77X | 1.0 | 1.5 | 1.1 | 软密封：＜80 硬密封：＜450 | 水、气体、油品、硝酸等 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 | 7.0 | |||
零件材质
| 零件名称 | 材料 | ||||
| H77X-10C/16/40/25 | H77H-16C/25/40/64 | H77Y-25I/40I/64I | H77W-16C/25C/40/25 | H77W-10P/25P/16P/40P | |
| 阀体、蝶板 | 铸钢WCB | 铬 钼 钢 | 铸钢WCB | 1Cr18Ni9Ti | |
| 阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | ||
| 阀体密封圈 | - | 堆焊合金焊 | 堆焊硬质合金焊 | - | - |
| 助关弹簧 | 1Cr18Ni9Ti | 耐 热 合 金 | 1Cr18Ni9Ti | ||
外形尺寸表
| 公称通径 DN(mm) | L | D2 | D3 | 公称通径 DN(mm) | L | D2 | D3 | ||
| H77X | H77H H77Y H77W | H77X | H77H H77Y H77W | ||||||
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
| 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
| 150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
| 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
| 250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 300 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
| 350 | 127 | 435 | 340 | 340 | 1200 | 350 | 1325 | 1164 | - |
