H42X升降式底阀
型号：
产品特点：
编号：
点击：58次
在线咨询 ：
产品介绍

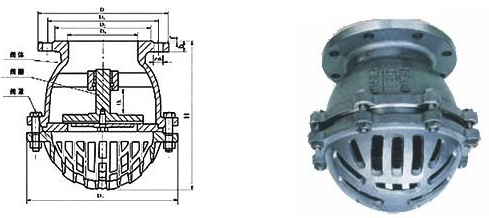

H42X升降式底阀结构图
H42X升降式底阀安装在水泵吸水管路的底端，能自动阻止流体倒流。该阀是一种节约能源的阀门，限制水泵管内液体返回水源，起着只进不出的功能，阀盖上有很多个进水品和加强筋,起到了不易堵塞，主要应用在抽水的管路上，水道和支承的作用，口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。
工作原理
该底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成，水源的水从阀盖进入阀体在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能又不损坏水泵的作用。
性能规范
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度(水)MPa | 密封(水)MPa | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
零件材质
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁 304 316 316L |
| 密封圈 | 橡胶 |
| 垫片 | 石棉板 |
外形尺寸表
| 型号 | 公称通径 DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |
