HDW41X多功能消声止回阀
型号：
产品特点：
编号：
点击：111次
在线咨询 ：
产品介绍

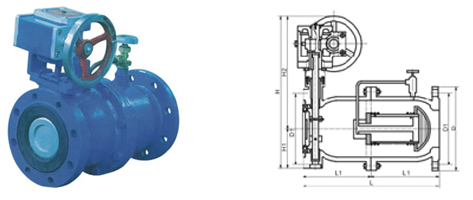

HDW41X多功能消声止回阀结构图
适用范围
HDW41X多功能消声止回阀主要用于高层建筑，加压输水泵的出水口处，水泵开启时阀门自动缓慢开启；水泵停止时，实现速闭，缓闭两阶段关闭，能够彻底消除水锤。
结构特点
可取代水泵出口处的蝶阀，闸阀等，属一体多用阀
无震动，无噪音，性能稳定，安全可靠
体形小，重量轻，结构简单
密封效果好，耐摩擦，适用寿命长
性能参数
| 型号 | HDW41X-10 | HDW41X-16 | HDW41X-25 |
| 公称压力（MPa） | 1.0 | 1.6 | 2.5 |
| 公称通径（mm） | 50～250 | ||
| 最高工作压力（MPa） | 1.0 | 1.6 | 2.5 |
| 密封试验压力（MPa） | 1.0 | 1.6 | 2.5 |
| 阀体试验压力（MPa） | 1.5 | 2.5 | 3.75 |
零件材质
| 零件材料 | 阀体 | 铸铁、铸钢、不锈钢 | ||
| 阀瓣 | 天然橡胶75％、不锈钢 | |||
| 活塞 | 不锈钢 | |||
| 微量调节阀 | 压铸黄铜 | |||
外形尺寸表
| 公称通径 | 安装方式 | 阀长L(mm) | 管螺及法兰直径(mm) | 开启高度H(mm) | 螺栓孔中心距(mm) | 螺栓孔数直径 | 重量 kg |
| 50 | 法兰连接 | 230 | 160 | 210 | 125 | 4-18 | 16 |
| 65 | 290 | 180 | 250 | 145 | 4-18 | 24 | |
| 80 | 310 | 195 | 290 | 160 | 8-18 | 35 | |
| 100 | 350 | 215 | 320 | 180 | 8-18 | 50 | |
| 125 | 400 | 245 | 380 | 210 | 8-18 | 72 | |
| 150 | 480 | 280 | 420 | 240 | 8-18 | 98 | |
| 200 | 533 | 335 | 500 | 295 | 12-23 | 150 | |
| 250 | 622 | 405 | 580 | 355 | 12-25 | 230 | |
| 300 | 698 | 460 | 730 | 410 | 12-25 | 390 | |
| 350 | 787 | 520 | 830 | 470 | 16-25 | 500 |
