QH41-42M卧立两用静音止回阀
型号：
产品特点：
编号：
点击：126次
在线咨询 ：
产品介绍

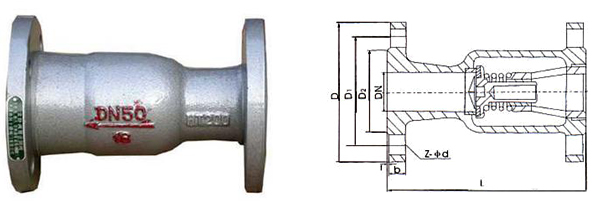

QH41-42M卧立两用静音止回阀结构图
适用范围
QH41-42M卧立两用静音止回阀的密封原理是由一个带球面的不锈钢阀瓣和耐磨、耐高温、回弹性强的非金属材料（8202）密封圈吻合，因一软一硬，所以密封性能好，寿命长。卧立管道都可安装，可用于石油化工、给排水等系统中控制管路介质倒流，具有自动关闭的功能，是一种较为理想的无泄漏节能止回阀。
零件材质
| 零件名称 | 材料 | |
| QH41-42M-16 | QH41-42M-25Q | |
| 阀体 | HT200 | QT450-10 |
| 阀瓣 | 不锈钢 | |
| 密封圈 | 复合石墨 | |
性能规范
| 型号 | 公称压力 （MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | ||
| 壳体 | 密封（液） | 密封（气） | ||||
| QH41-42M-16 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250℃ | 水、蒸汽、油品 |
| QH41-42M-25Q | 2.5 | 4.0 | 2.8 | |||
外形尺寸
| 型号 | 公称通径 DN(mm) | 尺寸（mm） | |||||
| L | D | D1 | D2 | b-f | z-Φd | ||
| QH41-42M-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | |
| 250 | 730 | 405 | 355 | 320 | 32-3 | 12-25 | |
| QH41-42M-25Q | 15 | 108 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 117 | 105 | 75 | 55 | 16-2 | 4-14 | |
| 25 | 127 | 115 | 85 | 65 | 16-2 | 4-14 | |
| 32 | 140 | 135 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 165 | 145 | 110 | 85 | 20-3 | 4-18 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | |
| 65 | 216 | 180 | 145 | 120 | 22-3 | 8-18 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | |
| 100 | 292 | 230 | 190 | 160 | 24-3 | 8-23 | |
| 125 | 330 | 270 | 220 | 180 | 28-3 | 8-25 | |
| 150 | 356 | 300 | 250 | 218 | 30-3 | 8-25 | |
| 200 | 495 | 360 | 310 | 278 | 34-3 | 12-25 | |
| 250 | 622 | 425 | 370 | 335 | 36-3 | 12-30 | |
| 300 | 698 | 485 | 430 | 389 | 38-4 | 16-30 | |
