HDH47X蝶式缓冲止回阀
型号：
产品特点：
编号：
点击：110次
在线咨询 ：
产品介绍

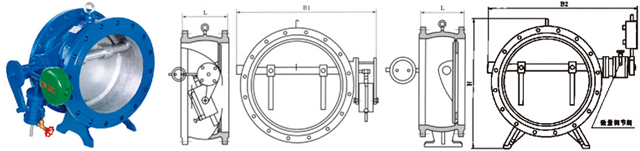

HDH47X蝶式缓冲止回阀结构图
适用范围
H47X、H47H、HH47X、HH47H、H47XF、HDH47X蝶式缓冲止回阀用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、伐瓣、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
性能参数
| 型号 | 公称压力 PN(MPa) | 试验压力PS(MPa) | 工作压力(MPa) | 工作温度 | 适用介质 | |
| 壳体 | 密封 | |||||
| H47X/H HH47X/H H47XF HDH47X | 1.0 | 1.5 | 1.1 | 1.0 | 0~80℃ | 水、油品、 海水、污水 |
| 1.6 | 2.4 | 1.75 | 1.6 | |||
| 2.5 | 3.75 | 2.75 | 2.5 | |||
执行标准
| 公称压力 | 1.0～2．5MPa |
| 公称通径 | 40～1400ram |
| 适用介质 | 水、油品、海水、污水 |
| 适用温度 | ～80℃(如需要，可达200℃) |
| 法兰标准 | GB/T 17241.6 GB/T 9113 |
| 试验标准 | GB/T 13927 API598 |
零件材质
| 零件名称 | 阀体 | 碟板 | 密封圈 | 阀杆 | 填料 |
| 材料 | 灰铸铁、碳钢 | 灰铸铁、铸钢、球墨铸铁 | 丁腈耐油橡胶、氯丁腈胶 | 不锈钢 | 聚四氟乙烯 |

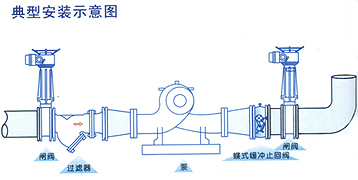

安装示意图
外形尺寸表
| 公称压力 PN(MPa) | 尺寸(mm) | 公称压力 PN(MPa) | 尺寸(mm) | ||||||
| L | H | B1 | B2 | L | H | B1 | B2 | ||
| 200 | 230 | 550 | 540 | 600 | 600 | 390 | 1070 | 1090 | 1250 |
| 250 | 250 | 630 | 600 | 700 | 700 | 430 | 1220 | 1200 | 1360 |
| 300 | 270 | 690 | 650 | 740 | 800 | 470 | 1320 | 1320 | 1480 |
| 350 | 290 | 780 | 710 | 800 | 900 | 510 | 1430 | 1420 | 1580 |
| 400 | 310 | 860 | 770 | 870 | 1000 | 550 | 1550 | 1550 | 1700 |
| 450 | 330 | 910 | 830 | 920 | 1200 | 630 | 1800 | 1780 | 1950 |
| 500 | 350 | 980 | 900 | 1000 | 1400 | 710 | 1980 | 2000 | 2175 |
法兰连接尺寸：PN10、16、25按JB/T78-94标准
