H41X/H节能消声止回阀
型号：
产品特点：
编号：
点击：105次
在线咨询 ：
产品介绍

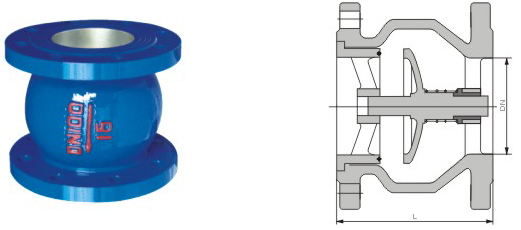

H41X/H节能消声止回阀结构图
结构特点
H41H/X节能消声止回阀一般适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。H41X型能消声止回阀的阀瓣设计采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
性能规范
| 型号 | 公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 工作温度 ℃ |
| H41X-10 | 1.0 | 1.5 | 1.1 | 水及弱腐蚀性流体 | ≤80 |
| H41X-16 | 1.6 | 2.4 | 1.76 | 水及弱腐蚀性流体 | ≤80 |
零件材料
| 型 号 | 阀 体 | 密 封 圈 | 弹 簧 |
| H41X-10 | 铸铁或不锈钢 | 丁腈橡胶（NBR） | 不锈钢丝lCr18Ni9Ti |
| H41X-16 | 铸钢或不锈钢 | 丁腈橡胶（NBR） | 不锈钢丝lCr18Ni9Ti |
外形尺寸表
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||
| L | D | K | b | Z一Φd | ||
| 1.0 | 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 | |
| 65 | 130 | 180 | 145 | 20 | 4-18 | |
| 80 | 150 | 195 | 160 | 22 | 8-18 | |
| 100 | 165 | 215 | 80 | 24 | 8-18 | |
| 125 | 190 | 245 | 210 | 26 | 8-18 | |
| 150 | 210 | 280 | 240 | 26 | 8-22 | |
| 200 | 255 | 335 | 295 | 28 | 8-22 | |
| 250 | 310 | 390 | 350 | 28 | 12-22 | |
| 300 | 320 | 440 | 400 | 28 | 12-22 | |
| 350 | 380 | 500 | 460 | 30 | 16-22 | |
| 400 | 405 | 565 | 515 | 32 | 16-26 | |
| 450 | 430 | 615 | 565 | 32 | 20-26 | |
| 500 | 450 | 670 | 620 | 34 | 20-26 | |
| 600 | 510 | 780 | 725 | 36 | 20-30 | |
| 1.6 | 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 | |
| 65 | 130 | 180 | 145 | 20 | 4-18 | |
| 80 | 150 | 195 | 160 | 22 | 8-18 | |
| 100 | 165 | 215 | 180 | 24 | 8-18 | |
| 125 | 190 | 245 | 210 | 26 | 8-18 | |
| 150 | 210 | 280 | 240 | 26 | 8-22 | |
| 200 | 255 | 335 | 295 | 30 | 12-22 | |
| 250 | 310 | 405 | 355 | 32 | 12-26 | |
| 300 | 320 | 460 | 410 | 32 | 12-26 | |
| 350 | 380 | 520 | 470 | 36 | 16-26 | |
| 400 | 405 | 580 | 525 | 38 | 16-30 | |
| 450 | 430 | 640 | 585 | 40 | 20-30 | |
| 500 | 450 | 715 | 650 | 42 | 20-33 | |
| 600 | 510 | 840 | 770 | 48 | 20-36 | |
