DRVZ(H42X)静音止回阀
型号：
产品特点：
编号：
点击：203次
在线咨询 ：
产品介绍

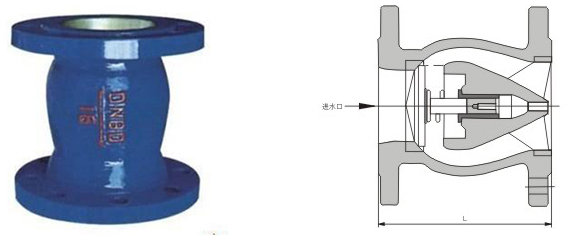

DRVZ(H42X)静音止回阀结构图
结构特点
DRVZ(H42X)静音止回阀的内部流道采用流线型设计，压力损失极小，阀瓣启闭行程非常短，停泵时可以快速关闭，防止巨大的水锤声，并具有静音关闭的特点。该静音止回阀由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成。DRVZ静音式止回阀主要用于给排水、消防、暖通系统，可安装于水泵出口处，以防止倒流及水锤对水泵的损害，有效的保护了水泵的正常的运行。
性能参数
| 型 号 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
| 公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | |
| 公称通径DN(mm) | 50～350 | |||
| 最高工作压力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 密封试验压力 (MPa) | 1.0 | 1.6 | 2.5 | |
| 壳体试验压力 (MPa) | 1.5 | 2.4 | 3.75 | |
| 零件材料 | 阀体、导流体 | 灰铸铁球墨铸铁 | ||
| 阀座、轴承、阀瓣、轴 | 铝青铜或铭不锈钢 | |||
| 弹簧 | 不锈钢 | |||
外形尺寸表(法兰尺寸1.0MPa按GB4216.84标准， PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准)
| 公称通径DN | 产品代号 | L | D | D1 | DN | n孔数 | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | |||
| 50 | DRVZ-0050 | 120 | 165 | 165 | 165 | 125 | 125 | 125 | 18 | 18 | 18 | 4 | 4 | 4 |
| 65 | DRVZ-0065 | 150 | 185 | 185 | 185 | 145 | 145 | 145 | 18 | 18 | 18 | 4 | 4 | 8 |
| 80 | DRVZ-0080 | 180 | 200 | 200 | 200 | 165 | 160 | 160 | 18 | 18 | 18 | 8 | 8 | 8 |
| 100 | DRVZ-0100 | 240 | 220 | 220 | 235 | 180 | 180 | 190 | 18 | 18 | 25 | 8 | 8 | 8 |
| 125 | DRVZ-0125 | 300 | 250 | 250 | 270 | 210 | 210 | 220 | 18 | 18 | 25 | 8 | 8 | 8 |
| 150 | DRVZ-0150 | 350 | 285 | 285 | 300 | 240 | 240 | 250 | 23 | 23 | 25 | 8 | 8 | 8 |
| 200 | DRVZ-0200 | 450 | 340 | 340 | 360 | 295 | 295 | 310 | 23 | 23 | 25 | 8 | 12 | 12 |
| 250 | DRVZ-0250 | 500 | 395 | 405 | 425 | 355 | 355 | 370 | 23 | 23 | 30 | 12 | 12 | 12 |
