产品介绍

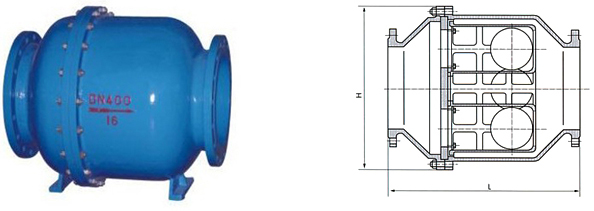

HQ45X双球微阻球形止回阀结构图
结构特点
HQ45X双球微阻球形止回阀采用橡胶包皮球为阀瓣,他们的原理是在介质的作用下,可在阀体内的滑道上前后滚动,从而起到打开或关闭阀门。该阀流量大,流阻压力损失小,密封性能好,消声关闭,可减小水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。
性能参数
型号 | 公称压力 (MPa) | 壳体试验 压力(MPa) | 密封试验 压力(MPa) | 阀体材料 | 球体材料 |
HQ44/45-10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
HQ44/45-16 | 1.6 | 2.4 | 1.76 |
HQ45X-10/16外形尺寸
公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
H (mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84;PN1.6MPa按GB4216.5-84 |
