产品介绍

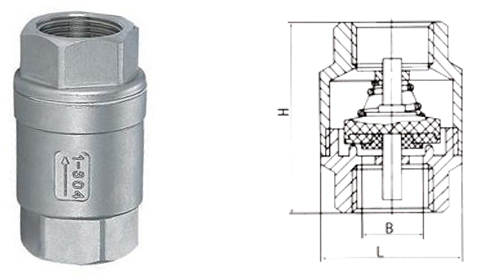

H12H/W不锈钢立式内螺纹止回阀结构图
H12H/W不锈钢立式内螺纹止回阀精度高,外观美,造型小,带有弹簧装置,垂直与水平安装均可等特点。可适用于管道系统中防止介质倒流使用。
性能参数
工作压力:H12型为6-16Mpa;H13型为4-32Mpa;
工作介质:<=420℃和<=170℃的水、油、液体;
零件材料:不锈钢304、不锈钢316、不锈钢316L;
外形尺寸表
公称通径 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1¼ | 113 | 73 |
40 | 1½ | 138 | 86 |
50 | 2 | 156 | 98 |
